—— 从故障机理到规范操作的完整技术指南

一、问题的普遍性：为什么筛网松弛脱落是行业高频痛点？

在振动筛分设备的日常运维中，筛网张紧度不足导致的松弛、脱落、破损是常见的故障类型之一。据行业统计，筛网类故障占筛分设备非计划停机原因的 35%-45%，其中因安装张紧不当引发的问题占比超过六成。

这类故障的直接后果包括：

• 筛分精度下降：物料在松弛筛面上产生二次振动，导致粒度分层紊乱，筛下物含杂率升高 8%-15%

• 筛网寿命缩短：局部松弛区域形成应力集中，筛网疲劳断裂周期缩短 30%-50%

• 生产效率损失：单次停机换网时间约 0.5-2小时，频繁故障直接拉低产线综合效率

二、机理分析：张紧度松弛的四大成因

1. 初始安装预紧力不足

新筛网安装时，若张紧螺栓扭矩值未达到设备设计标准（通常圆形摇摆筛要求 80-120N·m，方形摇摆筛要求 100-150N·m），筛网在振动载荷下会快速进入塑性变形阶段，72小时内即可观察到明显松弛。

2. 紧固件自松动

振动筛的持续高频振动（圆形摇摆筛工作频率约 290次/分钟，方形摇摆筛约 180-260次/分钟）会使螺栓产生微幅相对位移。实验数据显示，未加装防松措施的普通螺栓在运行 200小时后，预紧力衰减可达初始值的 20%-35%。

3. 筛框形变累积

长期运行后，筛框支撑梁的弹性模量会因金属疲劳而降低，导致筛网支撑面平整度偏差超过 ±2mm/m 时，张紧力分布即出现不均匀，局部松弛随之发生。

4. 温湿度环境干扰

对于尼龙、聚氨酯等非金属筛网，环境温度每升高 10℃，材料弹性模量下降约 5%-8%；高湿环境下，木质筛框吸湿膨胀也会改变张紧状态。

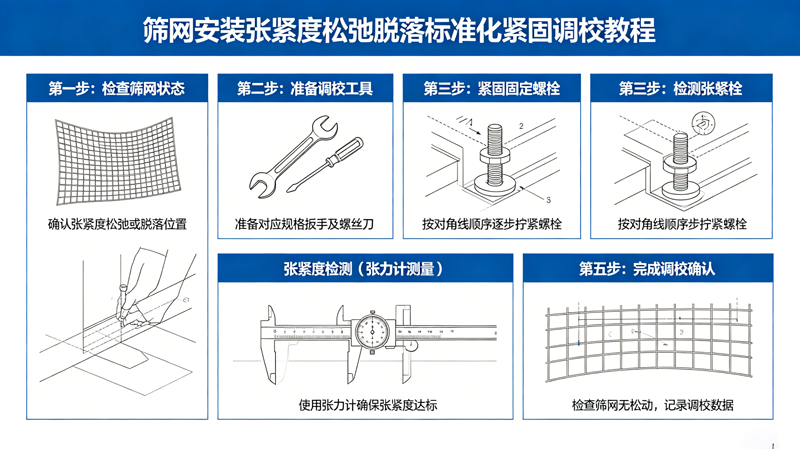

三、标准化紧固调校操作流程

▶ 第.一步：安装前检查清单

检查项：筛框平面度 | 判定标准：≤1.5mm/m | 工具：刀口尺+塞尺

检查项：支撑梁间距 | 判定标准：符合图纸公差（通常±1mm） | 工具：卷尺

检查项：张紧钩/压条完好度 | 判定标准：无裂纹、无严重磨损 | 工具：目视+手感

检查项：螺栓规格匹配 | 判定标准：强度等级≥8.8级 | 工具：游标卡尺

行业提示：部分厂家为降低成本使用普通碳钢螺栓，在振动工况下极易锈蚀卡死。建议选用 304或316不锈钢材质 的张紧组件，虽然单价高出约 30%-40%，但综合使用寿命可延长 2-3倍。

▶ 第二步：筛网铺设与张紧

操作要点：

1. 对中定位：将筛网平铺于筛框，确保网面中心线与筛框中心线偏差 ≤3mm，避免偏载运行。

2. 预张紧：使用专用张紧钩或气动张紧工具，将筛网四边均匀拉伸。对于金属编织筛网，推荐初始伸长率控制在 1.5%-2.5%（聚氨酯筛网为 3%-5%）。

3. 对角紧固：按"对角线顺序"逐步拧紧螺栓，分 2-3个循环 完成，单次扭矩增幅不超过目标值的 30%。禁止单点一次性拧紧，否则会导致网面张力分布不均。

4. 张力检测：使用筛网张力计检测，合格标准为：

• 金属筛网：18-25N/cm

• 聚氨酯筛网：10-15N/cm

• 尼龙筛网：8-12N/cm

▶ 第三步：运行初期复检

新装筛网在投入运行后的 第4小时、第24小时、第72小时 应各进行一次复检紧固。

• 第4小时：筛网材料完成初始应力松弛

• 第24小时：紧固件微动磨平表面粗糙峰，预紧力出现衰减

• 第72小时：系统进入相对稳定状态

复检时，使用扭矩扳手按对角顺序复紧，补充衰减的预紧力至标准值。

四、长效防松技术方案

方案A：机械防松

• 双螺母结构：适用于低频振动场景，成本较低

• 尼龙锁紧螺母：防松效果良好，但耐温上限约 120℃

• 开口销+槽型螺母：可靠性高，适合高振幅工况

方案B：化学防松

• 螺纹锁固胶（如厌氧胶）：涂覆后固化填充螺纹间隙，抗振性能优异。推荐选用中等强度（可拆卸级）产品，便于后期维护。

方案C：弹性补偿结构

部分先进设备采用 碟形弹簧垫圈 或 波形弹簧 作为张紧补偿元件。当螺栓预紧力因振动衰减时，弹簧释放储存的弹性势能自动补偿，可将预紧力波动控制在 ±10%以内。

案例参考：某化工企业在使用传统平垫圈的圆形摇摆筛上，每 15天 需停机复紧一次；更换为碟簧补偿结构后，复紧周期延长至 90天以上，年维护工时减少约 70%。

五、采购指南：如何评估设备的张紧系统可靠性

对于计划采购或更新筛分设备的用户，建议从以下维度考察张紧系统设计：

1. 张紧方式的可调性

优先选择配备 独立张紧单元 的设备（每边可单独调节），而非整体式压框结构。独立调节能更精细地修正网面张力不均，对宽幅筛面（宽度 ≥1500mm）尤为重要。

2. 紧固件材质与规格

• 螺栓强度等级应 ≥8.8级

• 张紧钩/压条建议采用 Q345或304不锈钢 冲压成型，厚度 ≥3mm

• 避免使用铸造件（内部气孔易导致应力集中断裂）

3. 筛框结构刚性

筛框主梁应采用 矩形管或工字钢 结构，空载运行时的振幅均匀性偏差应 ≤15%。可在验厂时要求供应商提供第三方振动测试报告。

4. 维护便捷性设计

• 快拆式压条结构可将换网时间从 2小时 缩短至 30分钟以内

• 预留足够的操作空间（筛框四周 ≥200mm 净空）便于张力检测与复紧作业

六、新乡市银星机械的实践经验

在新乡振动筛产业集群中，筛网张紧系统的可靠性一直是各厂家技术攻关的重点方向。以银星机械为例，其在圆形摇摆筛与方形摇摆筛系列产品中，针对张紧系统进行了以下设计优化：

• 模块化张紧钩：采用冷冲压成型工艺，单点承载能力较传统铸件提升约 25%，且重量减轻 40%，降低了对筛框的附加动载荷

• 双级防松配置：螺栓标配尼龙锁紧螺母+碟形弹簧垫圈组合，在标准振动工况下的预紧力衰减周期延长至 120小时以上

• 张力可视化设计：部分型号在张紧钩处设置张力指示标记，运维人员可通过目视快速判断松弛状态，减少专用检测工具的依赖

这些设计并非"独门技术"，而是基于行业共性需求的标准化改进。对于采购方而言，建议将上述技术细节纳入设备技术协议，作为验收依据之一。

七、常见误区与纠正

误区："筛网越紧越好"

实际情况：过度张紧会导致筛网提前进入塑性变形，反而加速疲劳断裂

纠正建议：严格按材料特性控制张力值

误区："新筛网不需要复检"

实际情况：任何筛网都存在应力松弛现象，初期复检不可省略

纠正建议：执行"4h-24h-72h"复检制度

误区："一种张紧方式通吃所有工况"

实际情况：高温、高湿、腐蚀性环境对张紧系统要求差异显著

纠正建议：根据物料特性与环境条件定制方案

误区："筛网松弛只需拧紧螺栓"

实际情况：若筛框已变形，单纯加拧螺栓会加剧结构损伤

纠正建议：先校正筛框平面度，再重新张紧

结语

筛网张紧度的管理是一项"细节决定成败"的基础工作。它不需要高深的技术，但需要规范的操作流程、合格的组件材质和持续的维护意识。对于设备采购方，建议在技术协议中明确张紧系统的材质规格、预紧力标准及验收方法；对于运维人员，建立"安装-复检-周期维护"的标准化作业卡，将隐性经验转化为显性规范。

振动筛分行业的竞争，体现在设备全生命周期成本的控制上。一套可靠的张紧系统，或许不会成为采购决策中的"亮点"，但它能显著降低隐性运维成本——这才是工业设备价值的真正体现。
