——一份给采购工程师的选型参考指南

　　一、写在前面：为什么两种"圆形筛"常被混淆？

　　在粉体筛分设备的采购现场，圆形摇摆筛与旋振筛（又称三次元振动筛）因外观相近、功能重叠，常被非技术人员混为一谈。但实际上，二者在驱动原理、运动轨迹、适用工况上存在本质差异，选错设备轻则影响产能，重则导致物料破损、筛网频繁更换。

　　本文以行业科普+采购指南为骨架，结合客观数据与中立的行业案例，帮助您理解两种设备的核心区别，并在文末提供选型决策树。文中涉及新乡市银星机械有限公司的产品实践，仅作为技术参考，不构成采购建议。

　　二、核心结构差异：从"振动"到"摇摆"的力学分野

　　2.1 驱动系统的根本不同

　　旋振筛（三次元振动筛）采用立式振动电机作为单一动力源。电机轴上下两端安装偏心重锤，将旋转运动转化为水平、垂直、倾斜三个方向的高频复合振动。振动频率通常在900–3000次/分钟，振幅较小（约1–3mm），属于"高频低幅"的激振模式。

　　圆形摇摆筛则采用皮带传动+偏心轴的驱动结构。电机通过V型皮带带动偏心轴旋转，筛箱在水平面内做近似圆形的平面回旋运动，同时叠加轻微的垂直抛掷分量。振动频率大幅降低至120–360rpm（约2–6Hz），振幅可调至25–40mm，属于"低频大振幅"的仿人工筛分模式。

　　表格

　　对比维度旋振筛圆形摇摆筛

　　动力源立式振动电机普通电机+皮带传动+偏心轴

　　振动频率900–3000次/分钟120–360rpm（约2–6Hz）

　　振幅范围1–3mm25–40mm（可调）

　　运动轨迹三维复合振动（螺旋跳跃）平面回旋+微幅抛掷

　　加速度较高（约4–7g）较低（约为振动筛的1/4–1/5）

　　2.2 筛箱与支撑结构

　　旋振筛的筛箱通过橡胶弹簧或钢制弹簧直接支撑于底筒，结构紧凑，整机高度低，适合空间受限的车间。其筛网通常采用子母式网架，换网时间约3–5分钟。

　　摇摆筛的筛箱则通过橡胶剪切弹簧或万向节柔性连接于机架，筛箱运动更为自由，筛面有效利用面积更大。以银星机械YX系列为例，其筛箱采用模块化设计，支持1–6层筛网叠加，每层筛箱独立密封，粉尘外逸控制更为严格。

　　2.3 清网装置的设计思路

　　旋振筛的清网主要依赖弹跳球（硅橡胶球）在筛框底部随机碰撞筛网，利用高频振动产生的惯性实现清网。这种方式对普通粉体有效，但对粘性物料或超细粉（200目以上）的清网效果有限。

　　摇摆筛则配置了更丰富的清网方案：除弹跳球外，还可选配转筒刷清洁系统（适用于球形、结晶物料）或超声波清网系统（适用于超细粉、易团聚物料）。银星机械的部分型号在筛面配置毛刷式清网装置，在设备运行过程中持续清理筛网，对30目以下细粉的防堵效果显著提升。

　　三、筛分效率深度对比：数据不会说谎

　　3.1 筛分精度：有效筛分面积决定上限

　　筛分精度的核心指标是"有效筛分面积"——即物料实际与筛网接触并完成透筛的区域占比。

　　旋振筛因高频振动，物料在筛面上呈螺旋跳跃运动，部分区域因物料抛掷过高而形成"空筛区"，有效筛分面积约为筛面总面积的60%–70%。其筛分精度在常规工况下可达90%–95%，但对片状、圆柱状物料的适应性一般。

　　摇摆筛的平面回旋运动使物料从中心向外缘均匀扩散，形成渐开线轨迹，物料在筛面停留时间更长，有效筛分面积可达85%–95%。行业数据显示，在同等筛面规格下，摇摆筛的筛分精度可达95%–99%，尤其对500目以内的超细粉分级，精度优势更为明显。

　　3.2 产能对比：细粉领域差距显著

　　产能对比需区分物料粒度：

　　30目以粗（>0.6mm）：二者产能接近，旋振筛因高频抛掷，物料通过速度较快，在处理粗颗粒时甚至略有优势。

　　30目至500目（0.6mm–0.028mm）：摇摆筛产能可达旋振筛的5–10倍。原因在于：高频振动使细粉产生"静电吸附"和"团聚"现象，透筛困难；而摇摆筛的低频温和运动减少了静电积累，物料松散度更好，透筛率更高。

　　案例参考：某食品添加剂企业筛分200目碳酸钙粉末，原使用φ1200旋振筛（三层），单台产能约200kg/h，筛网更换周期约7天；后改用银星机械同规格圆形摇摆筛（三层），产能提升至1200kg/h，筛网寿命延长至20天以上。该案例来自银星机械的客户实践记录，具体数据因物料特性差异仅供参考。

　　3.3 筛网寿命与维护成本

　　旋振筛的高频振动（加速度约4–7g）对筛网产生持续的机械冲击，筛网破损往往并非由物料磨损导致，而是振动自身摩擦造成。振动电机的使用寿命相对较短，维修率较高，轴承更换周期通常为6–12个月。

　　摇摆筛的低加速度（约为振动筛的1/4–1/5）大幅降低了对筛网和机械结构的冲击，筛网寿命通常延长3–5倍，设备噪音控制在75dB以下（旋振筛通常>85dB）。普通电机+皮带传动的结构，使电机寿命和维修成本显著优于振动电机。

　　四、物料适应性：什么工况选什么设备

　　4.1 旋振筛更适合的场景

　　物料特性：颗粒均匀、流动性好、不易碎、不易粘（如干燥的化工原料、塑料颗粒）

　　粒度范围：粗筛或中等精度筛分（30目以上）

　　空间规划：车间高度有限、需要频繁移动设备

　　预算敏感：初期采购预算有限，接受较高的后期维护成本

　　多品种切换：小批量、多品种生产，需要快速换网

　　4.2 圆形摇摆筛更适合的场景

　　物料特性：易碎（如食品颗粒、晶体）、易粘（如含水量8%–15%的物料）、易团聚（如超细粉）

　　粒度范围：精细筛分（30目至500目），尤其是200目以上超细粉

　　产能需求：大批量连续生产，对单台设备产能要求高

　　精度要求：高精度分级（如医药、食品级原料）

　　环保要求：低噪音、低粉尘、低动态负荷（对厂房地基要求低）

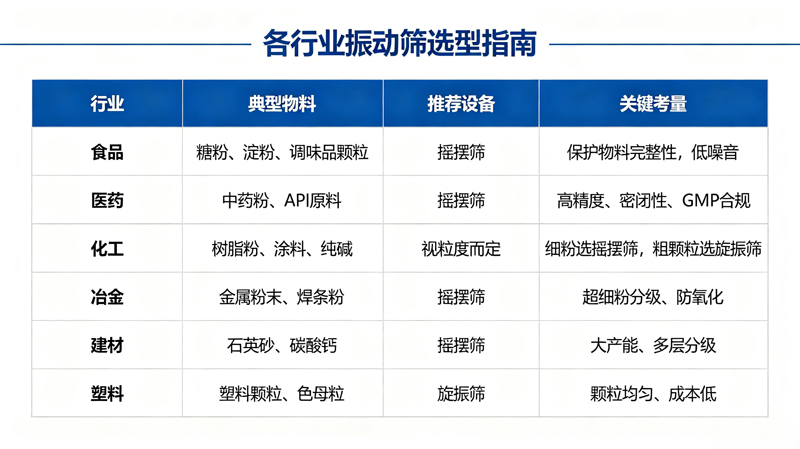

　　4.3 典型行业适配

　　五、采购决策树：五步锁定合适设备

　　作为采购工程师，建议按以下逻辑决策：

　　Step 1：明确物料特性

　　是否易碎？是 → 倾向摇摆筛

　　是否易粘/易团聚？是 → 倾向摇摆筛

　　含水量是否>8%？是 → 倾向摇摆筛

　　Step 2：确定粒度与精度

　　筛分目数>200目？是 → 倾向摇摆筛

　　精度要求>95%？是 → 倾向摇摆筛

　　粗筛（<<30目）且精度要求一般？是 → 可选旋振筛

　　Step 3：评估产能与空间

　　单台需求产能>1吨/小时（细粉）？是 → 倾向摇摆筛

　　车间高度<<2.5米？是 → 倾向旋振筛

　　需要频繁移动设备？是 → 倾向旋振筛

　　Step 4：计算全生命周期成本

　　摇摆筛：初期采购成本较高，但筛网寿命延长3–5倍、维修率降低、产能提升，综合使用成本通常更低

　　旋振筛：初期成本低，但振动电机、筛网更换频繁，适合短期或低负荷使用

　　Step 5：考察厂家技术能力

　　是否提供物料试筛服务？（建议要求厂家提供小样测试）

　　清网装置是否可定制？（如毛刷、超声波、气流辅助）

　　密封等级是否满足行业要求？（如食品级、防爆级）

　　六、技术实践参考

　　银星的YX系列设备在以下方面形成了技术特点：

　　结构层面：采用皮带传动+偏心轴的仿人工筛分结构，支持1–6层筛网配置，筛面直径覆盖800mm至2600mm多种规格。筛箱采用模块化设计，每层独立密封，粉尘外逸控制较为严格。

　　清网层面：除常规弹跳球清网外，可配置毛刷式清网装置，对易堵网物料（如石墨粉、吸水树脂）的筛分连续性有较好保障。超声波清网系统可选配于500目以上超细粉工况。

　　应用层面：在石墨负极材料、磷酸锰铁锂、重质纯碱、面粉等物料的筛分实践中积累了较多案例，设备适配性经受了不同行业工况的验证。

采购建议：无论选择哪家供应商，建议优先要求提供物料试筛报告和现场工况评估，避免仅凭参数表选型。

　　七、常见误区与避坑指南

　　误区一："摇摆筛就是放大版的旋振筛"

　　→ 纠正：二者驱动原理完全不同，摇摆筛是"低频大振幅的平面回旋"，旋振筛是"高频低振幅的三维振动"，不可简单按尺寸类比。

　　误区二："筛分精度越高越好"

　　→ 纠正：精度需与产能平衡。过度追求精度可能导致产能骤降，应根据产品标准确定合理精度区间。

　　误区三："振动筛便宜就选振动筛"

　　→ 纠正：需计算全生命周期成本（LCC）。旋振筛的振动电机、筛网更换成本可能在使用1–2年后反超摇摆筛的综合成本。

　　误区四："同一物料永远只用一种设备"

　　→ 纠正：物料状态变化（如湿度、粒度分布）可能改变设备适配性。建议定期复评设备选型。

　　八、结语

　　圆形摇摆筛与旋振筛并非"谁更好"的替代关系，而是"各擅胜场"的互补关系。理解二者的核心结构差异与筛分效率边界，是采购决策的基础。

　　对于易碎、易粘、超细粉、大批量连续生产的工况，圆形摇摆筛的综合优势更为显著；对于粗颗粒、小批量、空间受限、预算敏感的场景，旋振筛仍是经济实用的选择。

　　建议在正式采购前，与设备厂家充分沟通物料特性、生产节拍、环境要求，并通过小样试筛验证设备适配性。新乡地区筛分设备企业通常提供试筛服务，可作为选型流程中的重要环节。

　　本文声明：文中技术数据来源于行业公开资料与设备厂商技术文档，具体参数以各厂家实际产品为准。银星机械相关信息仅作为技术实践参考，不构成采购推荐或商业背书。
